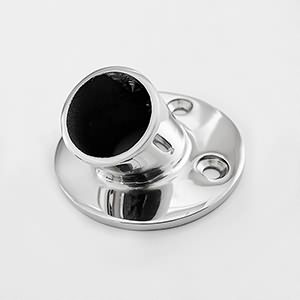

斜圓管座
- 產品編號：837
- 規格尺寸：Φ22-Φ32
- 材質標準：SUS316
- 產品標簽：
- 產品簡介：斜圓管座具備30°/45°/60°三種角度規格，并配有兩顆固定螺絲，實現快速便捷安裝。該底座適用于帆船與動力艇的扶手安裝需求。
參數詳情
| Size(TubeΦ) | A | B | C | T | F | H |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm |
| 22×30° | 22.8 | 29 | 65 | 5 | 30° | 37 |
| 22×45° | 22.5 | 29 | 66 | 5.5 | 45° | 38 |
| 22×60° | 22.5 | 29 | 66 | 5 | 60° | 40 |
| 25×30° | 25.8 | 32 | 72 | 5 | 30° | 37 |
| 25×45° | 25.8 | 32 | 72 | 5.5 | 45° | 40 |
| 25×60° | 25.8 | 32 | 70 | 5 | 60° | 40 |
| 30×60° | 30.5 | 37 | 72 | 5 | 60° | 49 |
| 32×60° | 32.7 | 40 | 72.5 | 5 | 60° | 53 |
